Una planta industrial de GE ofrece una amplia gama de productos y servicios en todo el mundo, incluyendo electrodomésticos, iluminación, productos industriales y mucho más.

Doce años después de que GE construyera su planta de cloro Uhde Technology en Bergen op Zoom, el Ingeniero de Mantenimiento Henk Akkermans decidió convertir la tubería de plástico reforzado con fibra (FRP) de la planta a tubería de laminado doble de policloruro de vinilo clorado (FRP/CPVC).

La actualización a FRP/CPVC se hizo porque CPVC Corzan® es confiable para satisfacer las demandas de las líneas de cloro húmedo de la planta, incluyendo alto calor y presión. El FRP proporciona entonces una capa adicional de soporte estructural al tubo, asegurando la resistencia y la seguridad.

La tubería se utiliza en las líneas de cloro húmedo antes de la válvula de mariposa a la sección de cloro seco. Aquí la tubería está sometida a:

• Calor: 194°F (90°C)
• Presión: < 0,24
• Bar Acidez: pH > 4

¿Por qué tubería de laminado doble FRP/CPVC?

Después de evaluar todas las variables involucradas, Akkermans optó por la tubería de laminado doble FRP/CPVC debido a los siguientes beneficios:

• Las fibras estructurales se aislan de la corriente de fluido del proceso.
• Alta resistencia a la corrosión y a la abrasión.
• No es propenso a agrietamiento o fisuración durante el manejo y la instalación.

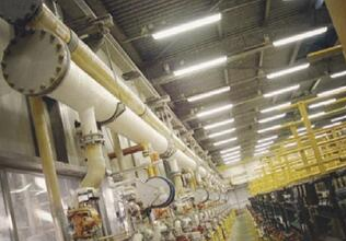

En la foto se muestra el laminado doble FRP/CPVC en la aplicación de gas cloro húmedo de GE.

Durante un período de 12 años, la planta de cloro reemplazó 4 a 5 millas (6.4 a 8 kilómetros) de tuberías con FRP/CPVC. Los tamaños de los tubos varían hasta 400 mm de diámetro en todo su sistema de cloro.

Bajo estas condiciones, el CPVC es técnicamente adecuado, dice Corne Uytdewilligen, ingeniero de inspección de GE, quien también está muy satisfecho con el uso de CPVC.

GE también usó Corzan CPVC en un par de otras ubicaciones:

• Hoja de CPVC para el depurador de cloruro de hidrógeno (HCl) (HCl al 33%, temperatura de diseño a 122 ° F (50 ° C) y presión a 0,05 bar).
• Tuberías CPVC para el analizador H2 .





Todas las plantas de cloro GE estarán cambiando globalmente de FRP a FRP/CPVC de Corzan para aumentar la eficiencia y seguridad de la planta.

- Henk Akkermans, Ingeniero de Mantenimiento de GE



---

Ultima Actualización: Jan. 26, 2024, 3:32 a.m.
